Práctica 6. Fuente de Alimentación

Fuente de Alimentación

Objetivo:

El estudiante aprenderá a realizar la revisión de los cables de la fuente alimentación, para poder comprobar si la fuente se puede seguir utilizando en el gabinete o ya debería hacerse un reemplazo.

Materiales:

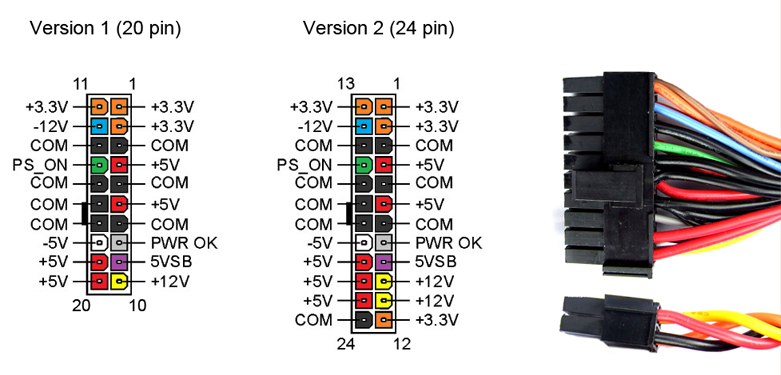

Franela, Desarmadores de cruz y plano, multímetro. Cable pequeño. Valores de la Fuente de alimentación

Procedimiento:

• Deberá colocar la franela en su espacio de trabajo, sacar la fuente de alimentación del gabinete, Conecta directamente la fuente con su cable de alimentación.
• Hacer la revisión en stand by.
• Colocar el puente y revisar conexiones
• Deberá concluir en base a sus observaciones porqué es importante mantener los cables no doblados ni cortados, machucados, o aprisionados para mantenerlos en buen estado. Y cómo podemos saber si la fuente de alimentación es funcional o no.

Conclusiones:

En conclusión, la fuente de alimentación es un componente crítico que proporciona la energía necesaria para el funcionamiento de todos los dispositivos electrónicos. Su diseño, eficiencia y capacidad de protección juegan un papel crucial en la fiabilidad y el rendimiento del sistema en su conjunto. Por lo tanto, es importante seleccionar una fuente de alimentación adecuada y de calidad para cada aplicación específica.

Práctica 5. Continuidad de cables

 Continuidad de cables

Objetivo:

El estudiante aprenderá a realizar la revisión de continuidad en los cables de poder, principalmente de la fuente de alimentación. Aprenderá la importancia de mantener en buen estado los cables.

Materiales:

Franela, Desarmadores de cruz y plano, multímetro.

Procedimiento:

• Deberá colocar la franela en su espacio de trabajo, y colocar los cables a examinar.
• Colocar el multímetro en forma de lectura de continuidad, y hacer las mediciones precisas.
• Revisar cada una de las puntas del cable con su correspondiente extremo para poder revisar que el cable no se encuentre roto, o en corto.
• Deberá concluir en base a sus observaciones porqué es importante mantener los cables no doblados ni cortados, machucados, o aprisionados para mantenerlos en buen estado.

EVIDENCIAS:

Preparamos los cables que verificaremos, poniendo una franela debajo delas herramientas que ocuparemos, procurar que el cable no este conectado a ninguna corriente eléctrica. Encender el multímetro y ponerlo en el modo de continuidad

La medición se realizó verificando cada extremo del cable. El multímetro emitió un sonido continuo, lo cual significaba que funcionaba.

Se hizo el mismo procedimiento con todas las demás corrientes de energía. Lleva un registro de las lecturas de continuidad o resistencia para cada hilo del cable; lo cual puede referencias futuras.

Conclusiones:

En resumen, la verificación de la continuidad de cables es un paso crucial en el mantenimiento y diagnóstico de sistemas eléctricos y electrónicos. Ayuda a garantizar la integridad del circuito, facilita la identificación de problemas, contribuye al mantenimiento preventivo y promueve la seguridad en el uso de la tecnología.

Práctica 4. Pilas de reloj

 Revisión de pilas de reloj de los gabinetes

Objetivo:

El estudiante aprenderá a realizar la revisión de las pilas del reloj de la tarjeta madre, y deberá aprender la importancia de mantener ésta en buen estado. Podrá hacer la medición con un multímetro y verificar si está en buen estado, y en caso contrario poder cambiarla por una en buen estado.

Materiales:

Franela, Desarmadores de cruz y plano, pulsera antiestática, multímetro.

Procedimiento:

• Deberá colocar la franela en su espacio de trabajo, y colocar el gabinete a trabajar.
• Abrir el gabinete, y colocar su pulsera antiestática de forma debida.
• Posteriormente identificar dentro de la tarjeta madre la pila correspondiente, y retirarla
• del dispositivo.
• Aprender a leer las características de voltaje de la pila, y tener pilas para poder hacer el cambio.
• Leer con el multímetro el voltaje de la pila, y verificar su estado. Hacer el cambio si es pertinente.
• Colocar la pila con el voltaje correcto y cerrar el equipo.
• Deberá concluir en base a sus observaciones porqué es importante mantener la pila en buen estado.

EVIDENCIAS

Abrimos el gabinete con cuidado

Retiramos la pila, y colocamos según la polaridad (positiva o negativa)

Una vez comprobado, la pusimos en su lugar

Después de esto, cerramos el gabinete

Conclusiones:

En resumen, la revisión regular de las pilas en los gabinetes de los relojes es esencial para garantizar su precisión, prevenir daños, evitar interrupciones en el funcionamiento y mantener la seguridad. Este proceso simple puede contribuir en gran medida a la longevidad y el rendimiento óptimo de los relojes.

Practica 3. Limpieza de módulo de memoria

 Limpieza de módulo de memoria

El estudiante aprenderá a realizar la limpieza de módulos de memoria y la importancia de colocarse el equipo adecuado para manipular los componentes electrónicos, así como la forma en que la mala manipulación del módulo puede ser perjudicial.

Materiales:

Franela, Desarmadores de cruz y plano, alcohol isopropílico, pulsera antiestética, cotonetes, goma de borrar blanca y brochas

Procedimiento:

• Deberá colocar la franela en su espacio te trabajo, y colocar el gabinete a trabajar.
• Abrir el gabinete, y colocar su pulsera antiestética de forma debida
• Posteriormente deberá retirar el módulo de memoria, y puede colocarlo sobre la franela para aminorar su manipulación lo menos posible
• Limpiar con una brocha con alcohol isopropílico el exceso de polvo y residuos del módulo de memoria.
• Deberá con la goma de borrar blanca, deberá limpiar los pines del módulo de memoria con la finalidad de retirar el exceso de grasa y otros residuos de éstos.
• Colocar nuevamente la memoria, y cerrar el equipo.
• Deberá concluir en base a sus observaciones cómo se puede ensuciar estos dispositivos, y porqué es importante limpiarlos.

Evidencias

Lo primero que hicimos fue colocar una franela debajo del gabinete. Posterior abrimos el gabinete haciendo uso de la pulsera antiestática

Con precaución retiramos la memoria RAM

Primero pasamos una brocha para quitar el exceso de polvo, siguiente con un cotonete humedecido de alcohol isopropílico para limpiar los pines de contacto.

Posterior con una goma de borrar blanca limpiamos los pines para quitar exceso de grasa

Posterior colocar la memoria RAM en su lugar y cerrar el gabinete

Conclusiones:

En resumen, la limpieza regular de los módulos de memoria es una práctica recomendada que puede ayudar a mantener un sistema informático en óptimas condiciones de funcionamiento, mejorar el rendimiento y prolongar la vida útil de los componentes.

Práctica 2. Aplicación de Pasta Térmica

Aplicación de Pasta Térmica

Objetivo:

El estudiante aprenderá la importancia de colocar pasta térmica en el procesador, deberá concluir la forma más práctica de realizarla y la forma más idónea de hacerlo

Materiales:

Franela, Desarmadores de cruz y plano, alcohol isopropílico, pasta térmica, pulsera antiestética

La pasta térmica, también conocida como grasa silicón, silicona térmica, masilla térmica o grasa térmica, es un compuesto que suele incluir silicona y otros materiales conductores de calor, como óxido de zinc, óxido de aluminio, plata o grafito.

¿Para que sirve?

Ayuda a llenar los pequeños espacios entre los componentes para mejorar la eficiencia de enfriamiento y evitar el sobrecalentamiento.El rendimiento del PC también se verá perjudicado, ya que el procesador puede ralentizarse o incluso detenerse para evitar daños. Esto puede hacer que el ordenador se congele o se apague inesperadamente.

Procedimiento:

• Deberá colocar la franela en su espacio de trabajo, y colocar el gabinete a trabajar.
• Abrir el gabinete, y colocar su pulsera antiestática de forma debida.
• Posteriormente deberá retirar el disipador y el ventilador para tener acceso al
• procesador. Con mucho cuidado deberá de abrir el socket del procesador para tener
• mayor espacio de manipulación de la parte superior del procesador.
• Colocar la pasta en las formas indicadas, y observar cómo se comporta la misma en
• las formas seleccionadas por su equipo.
• Deberá concluir en base a sus observaciones cuál es la forma idónea para colocar la
• pasta térmica.

EVIDENCIAS

Aplicación en forma de chícharo

Antes

1. Lo primero que hicimos fue desatornillar el disipador de calor y levantar el zócalo del procesador para dejar libre el procesador

Aplicación

En el centro del microprocesador se pone un poco de pasta térmica

Después

Una vez aplicada la pasta térmica atornillamos el disipador térmico, posterior a ello lo volvimos a desatornillar, para saber como quedó la pasta térmica

  Aplicación en forma X (equis)

Antes

Limpiamos con alcohol isopropílico la pasta térmica del CPU, para dejarla limpia

Aplicación

Aplicamos la pasta térmica en forma de X

Después

Atornillamos el disipador de calor, nuevamente lo desatornillamos para ver como quedo la pasta Térmica

Aplicación en forma de Linea

Antes

Nuevamente limpiamos el procesador con un trapo de franela, humedecido con alcohol isopropílico.

Aplicación

Se aplico la pasta térmica con forma de una línea

Después

Atornillamos el disipador de calor, posterior, lo desatornillamos para ver como quedó la pasta térmica

Aplicación en forma de 5 puntos



Antes

Limpiamos los residuos de pasta térmica con alcohol isopropílico y una franela

Aplicación

Se pusieron 5 puntos hechos con pasta térmica

Después

Atornillamos el disipador de calor, posterior a ello desatornillamos para ver que tanto se esparció la pasta térmica

Conclusiones:

En resumen, la aplicación adecuada de la pasta térmica es esencial para garantizar un buen rendimiento térmico y la estabilidad del sistema. Con la técnica adecuada y el uso de productos de calidad, se puede mejorar significativamente la disipación del calor y prolongar la vida útil de los componentes.
